Analyse globale des contraintes

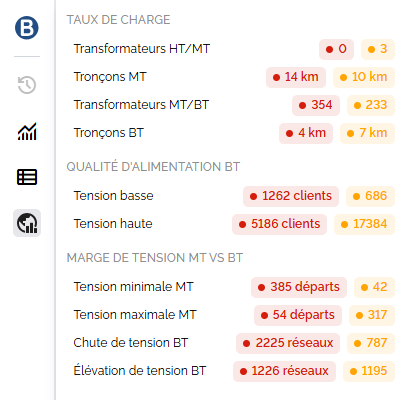

La vue Analyse globale donne une lecture d'ensemble des contraintes du réseau, à l'état initial ; contrairement aux autres vues, elle ne nécessite aucune sélection.
Seules les contraintes présentes à l'état initial sont analysées ici : le panneau est donc désactivé dès qu'un projet est sélectionné. Pour analyser l'effet d'un projet, utiliser plutôt les graphiques ou les tableaux de tronçons sur les éléments concernés.
Les statistiques sont regroupées en trois familles. Pour chaque ligne, le badge rouge compte les éléments en contrainte et le badge orange ceux en avertissement (proches du seuil) ; cliquer sur un badge ouvre la liste détaillée des éléments concernés. Cliquer sur un élément permet ensuite de le localiser.
Taux de charge
- Transformateurs HT/MT : nombre de transformateurs HT/MT proches de la surcharge ou surchargés.
- Tronçons MT : longueur cumulée de tronçons MT proches de la surcharge ou surchargés (en km).
- Transformateurs MT/BT : nombre de transformateurs MT/BT proches de la surcharge ou surchargés.
- Tronçons BT : longueur cumulée de tronçons BT proches de la surcharge ou surchargés (en km).
Qualité d'alimentation BT
- Tension basse : nombre de clients BT alimentés sous le seuil de tension minimale.
- Tension haute : nombre de clients BT alimentés au-dessus du seuil de tension maximale.
Marge de tension MT vs BT
- Tension minimale MT : nombre de départs MT dont la tension minimale approche ou franchit le seuil bas.
- Tension maximale MT : nombre de départs MT dont la tension maximale approche ou franchit le seuil haut.
- Chute de tension BT : nombre de réseaux BT dont la chute de tension approche ou excède la limite fixée.
- Élévation de tension BT : nombre de réseaux BT dont l'élévation de tension approche ou excède la limite fixée.
Chaque indicateur donne un repère rapide pour localiser les zones à surveiller, avant d'entrer dans le détail avec les graphiques et les tableaux de tronçons.
