Graphiques

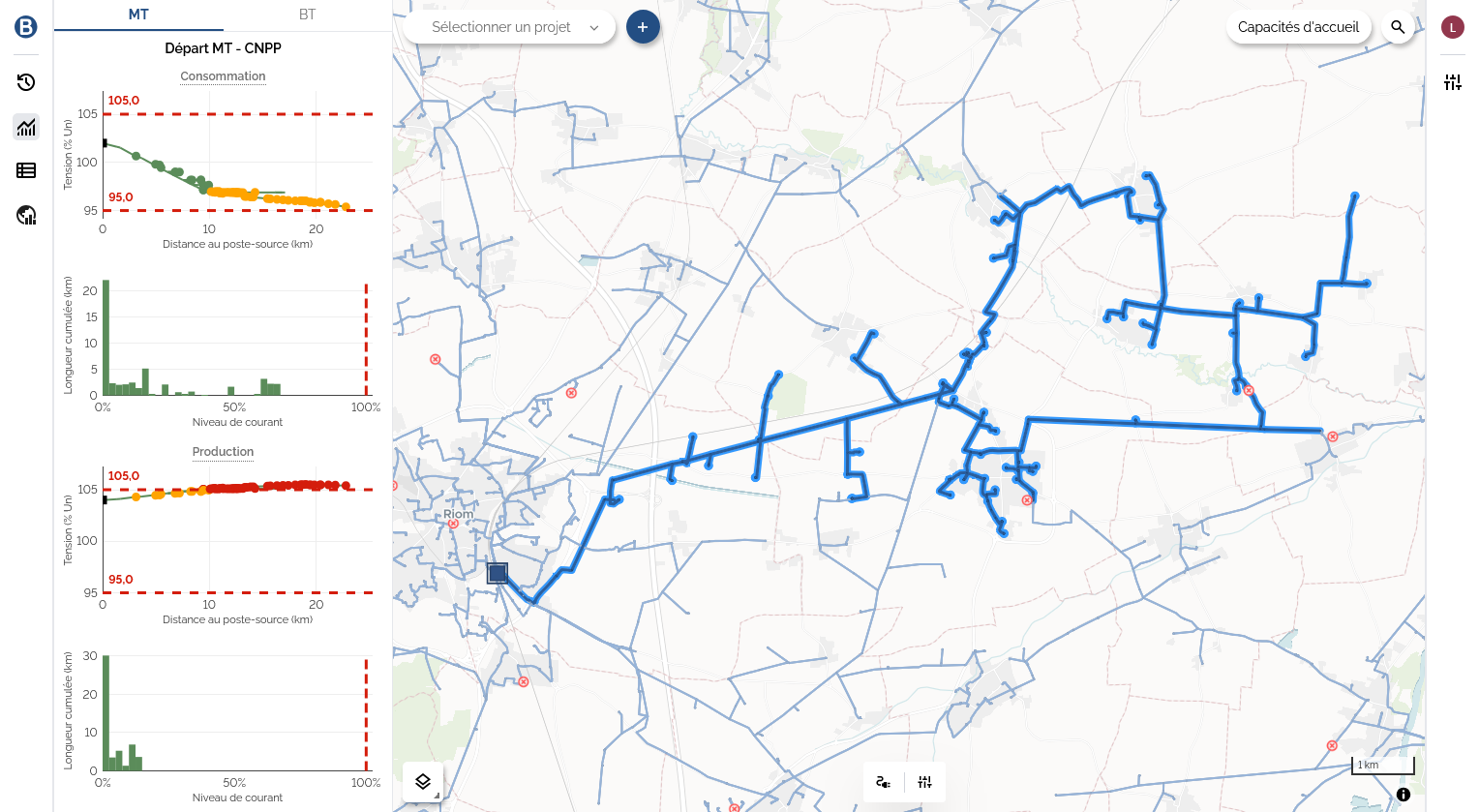

La vue Graphiques, ouverte depuis le rail, trace l'état électrique d'un départ. Elle nécessite d'avoir sélectionné un élément appartenant à un départ alimenté ; sinon un message invite à sélectionner un tel élément.

Deux onglets, MT et BT, permettent de basculer entre les deux niveaux. Pour chaque niveau, deux représentations :

• Profil de tension : la tension (en % de la tension nominale) le long du départ, en fonction de la distance au poste, avec les limites haute et basse.
• Niveaux de courant : la répartition des tronçons selon leur niveau de courant. Chaque barre indique la longueur cumulée de conducteurs chargés à un niveau donné. Une vue tabulaire des données de charge est également disponibles dans l'onglet Tronçons

Scénarios

Les états électriques correspondant aux scénarios de Consommation maximale et de Production maximale sont tracés séparément.

Questions fréquentes

Le panneau Graphiques reste vide, pourquoi ?

Les graphiques se tracent pour un départ. Sélectionnez un élément qui appartient à un départ (poste, tronçon, client…). Sinon, un message invite à « sélectionner un élément appartenant à un départ ».

Que signifie « Le départ n'est actuellement pas alimenté » ?

Le départ sélectionné n'est pas alimenté dans l'état courant du réseau : aucun profil ne peut être calculé. Vérifiez l'alimentation en amont (organe de manœuvre ouvert, transformateur hors service…).

Pourquoi le message « l'écoulement de charges ne converge pas » ?

Les données d'entrée ne permettent pas au calcul de converger. Modifiez une entrée (charge, tension, topologie…) puis réessayez.
