Simuler un raccordement

L'outil Simuler un raccordement ouvre un assistant pas à pas qui évalue, pour une nouvelle installation, les travaux nécessaires pour la relier au réseau et la puissance qu'il est possible d'accueillir. Il peut être utilisé pour simuler le raccordement d'une installation de production comme de consommation, en Moyenne Tension et en Basse Tension.

Étape 1 : emplacement de l'installation​

On désigne le site à raccorder, de deux manières : en cliquant sur la carte à son emplacement, ou en sélectionnant un nœud ou une ligne (MT ou BT) existant à proximité. Le site posé est marqué par un repère et le bouton Suivant s'active.

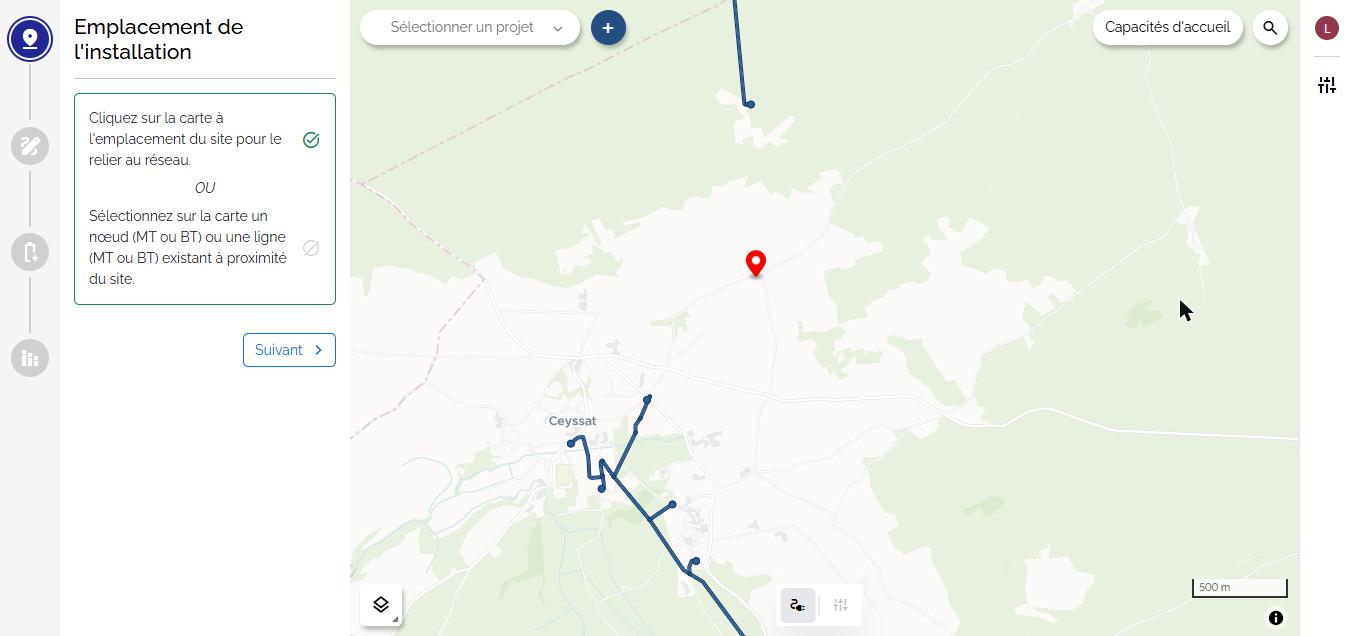

Assistant de raccordement : emplacement de l'installation

Étape 2 : liaison au réseau existant​

On choisit d'abord comment raccorder l'installation au réseau existant :

  • Manuellement : vous tracez vous-même le tronçon. Cliquez sur la carte pour poser les segments, puis terminez en cliquant sur un élément du réseau existant auquel raccorder. Ctrl+Z efface le dernier segment, Échap efface tout le tracé.
  • Semi-automatiquement : vous sélectionnez le point de raccordement au réseau, et Berenis détermine automatiquement un tracé de raccordement en suivant la voirie.

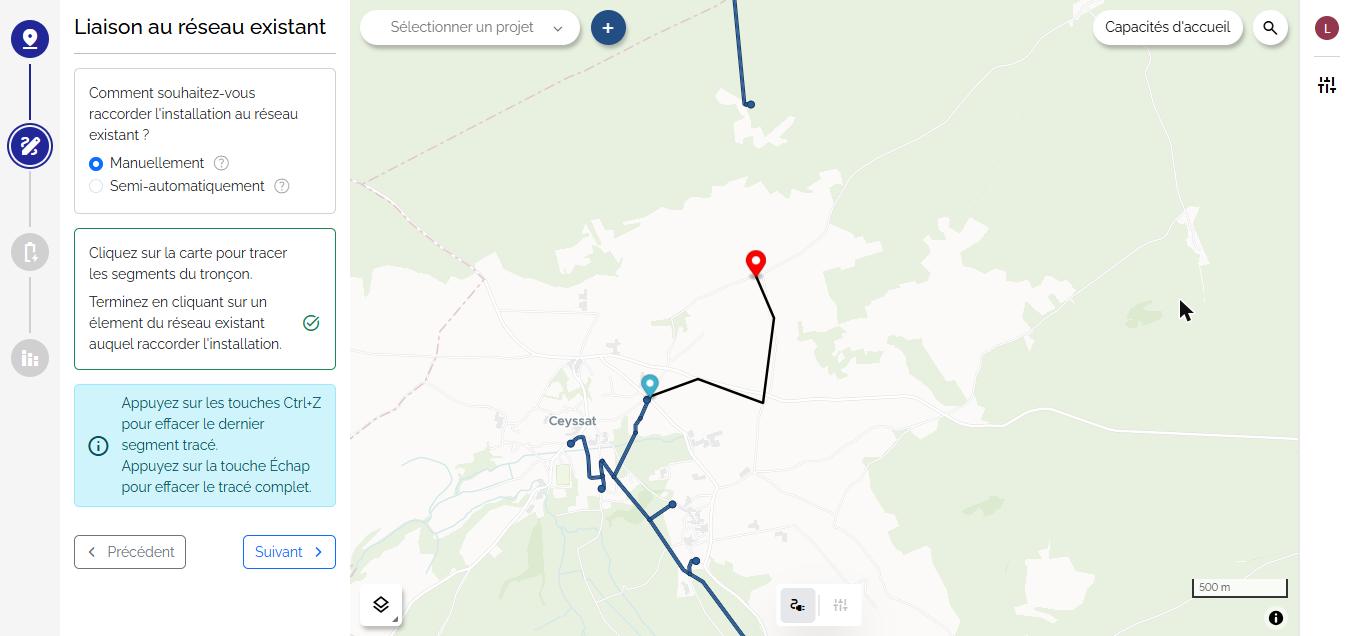

Assistant de raccordement : liaison au réseau (mode manuel)

Étape 3 : caractéristiques de l'installation​

On renseigne les caractéristiques électriques :

  • le type de client : les options disponibles dépendent des types de clients définis par votre organisation. Il s'agit en général de consommation ou production (« injection »), en MT ou en BT. Dans l'exemple, « Injection MT » désigne une production raccordée en moyenne tension ;
  • la puissance à raccorder, en kVA ;
  • le réglage en tension : Par défaut, Pas de régulation, Régulation, Régulation en bande large, ou Tan(φ) personnalisé.

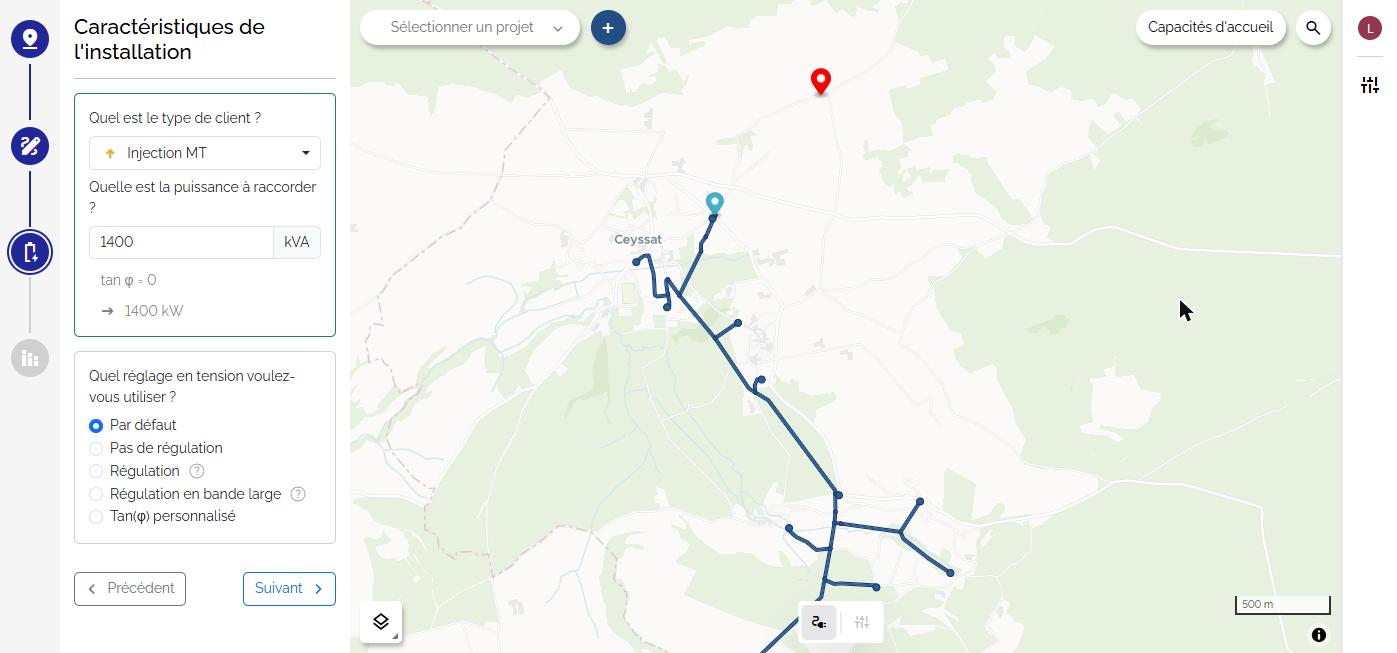

Assistant de raccordement : caractéristiques de l'installation

Étape 4 : résultats de la simulation​

Berenis détermine puis propose plusieurs solutions de raccordement. Chaque solution correspond à un taux de la puissance demandée et détaille les travaux requis, qui combinent :

  • l'extension : le tronçon neuf reliant le site au réseau existant ;
  • le renforcement : le remplacement de tronçons existants sous-dimensionnés pour supporter la nouvelle puissance.

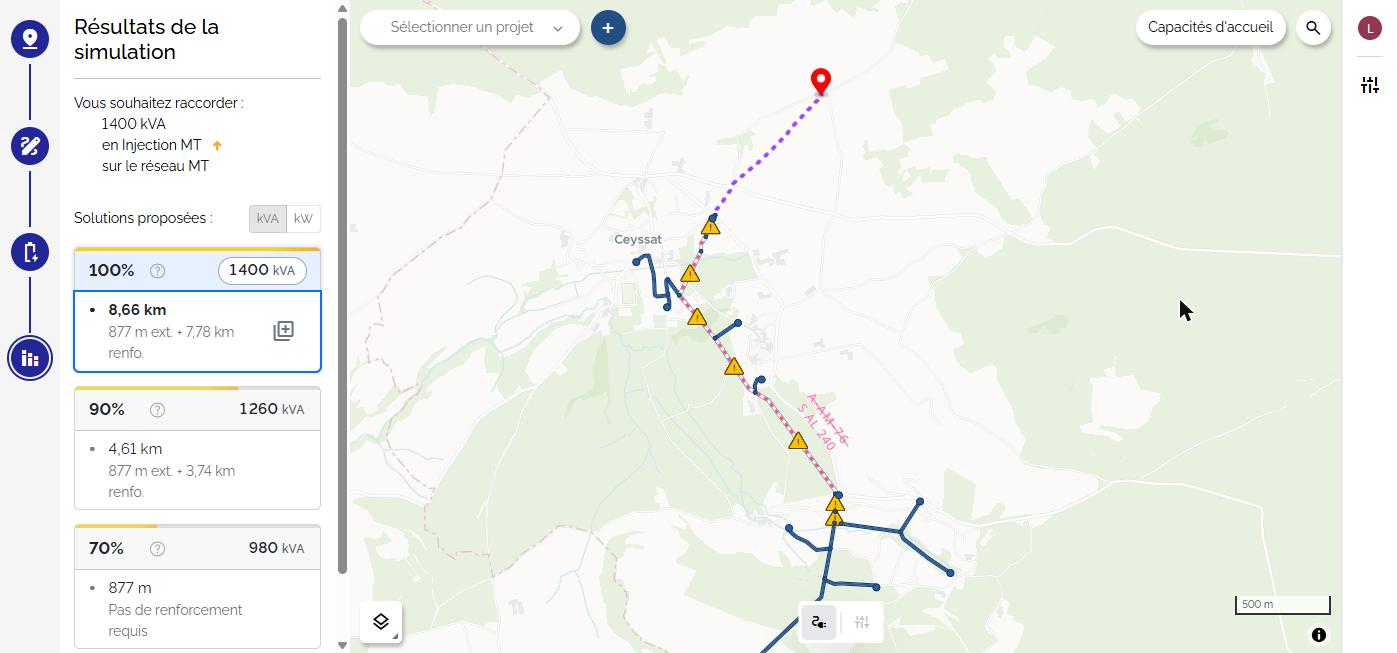

Assistant de raccordement : résultats de la simulation

Dans l'exemple, raccorder 100 % de la puissance (1400 kVA) demande 877 m d'extension et 7,78 km de renforcement ; en se limitant à 70 % (980 kVA), les 877 m d'extension suffisent, sans renforcement. C'est tout l'intérêt de la simulation : arbitrer entre puissance raccordée et ampleur des travaux.

Sur la carte, l'extension apparaît en violet, le renforcement en rose, et le conducteur proposé est annoté sur le tracé. Chaque solution peut être transformée en projet ou ajoutée au projet courant.

Questions fréquentes​

Le raccordement automatique a échoué

Plusieurs causes : aucun départ à proximité du site, quota de raccordements automatiques atteint sur 30 jours, ou échec technique. Dans ces cas, tentez un raccordement manuel ou contactez le support.

« Le poste sélectionné n'a pas de transformateur »

La simulation ne peut pas aboutir sans transformateur sur le poste. Choisissez un autre point de raccordement, ou ajoutez manuellement un transformateur dans le poste avant de réaliser la simulation.
